Необходимость определения своего местоположения, а еще лучше точных географических координат, во все времена была первоочередной задачей мореплавателей, путешественников и военных. Именно для решения военных задач во второй половине 20 века и была задумана глобальная навигационная система. Зародилась идея в США , где уже в 1964 году появилась первая спутниковая система позиционирования, предназначенная для военных целей. В СССР своя система определения местоположения была запущена в 1967 году.

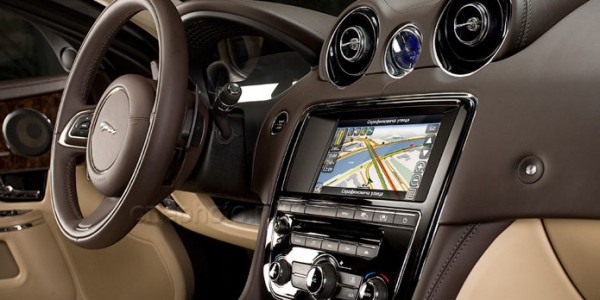

Встроенный приёмник спутниковой навигационной системы в автомобиле
Первые системы были очень несовершенны, точность определения координат была слабой, навигационные спутники часто выходили из строя и свое местоположение можно было узнать примерно раз в 2 часа. Но сама идея была прорывной, и именно на этих первых системах отрабатывалось и доводилось до ума то, что сегодня мы называем навигационной системой определения местоположения. Давайте разберемся, как же работает спутниковая система навигации.
Как работают навигационные системы GPS и ГЛОНАСС
Общий алгоритм работы системы GPS и ГЛОНАСС
- Основная идея;
- Определение расстояния до спутников;
- Синхронизация по времени;
- Определение положения спутника на орбите;
- Корректировка погрешностей.
Основная идея
С появлением искусственных спутников Земли и установкой на них передатчиков радиосигнала гигагерцовой частоты, появилась возможность принимать от них этот сигнал над достаточно обширной территорией. Если измерить точное расстояние до 3-х спутников, то при совмещении 3-х сфер, радиус которых и есть расстояние до спутников, они пересекутся в единственной точке, которая и будет вашим местоположением. Дальнейшие расчеты показали, что для гарантированного наблюдения 3-х спутников с территории любой точки Земли, необходимо запустить 18 передатчиков. А для дополнительного определения положения над поверхностью Земли и точной корректировки времени необходимы данные еще с одного спутника. Соответственно 24 спутника будет достаточно для полного определения координат в любой точке земного шара.
Из школы мы знаем, что для определения расстояния необходимо скорость объекта умножить на время. Соответственно, зная скорость распространения сигнала, а в вакууме это скорость света, и время его прохождения можно легко рассчитать путь, те есть расстояние до спутника. Чтобы определить промежуток времени необходимо знать точное время подачи и приема сигнала. Для этого на спутнике устанавливаются очень точные атомные часы, и время подачи сигнала записывается и передается отдельным пакетом данных.
На земле навигационный приемник, принимая сигнал, засекает время приема и отнимает от него полученное отдельно время подачи сигнала. Полученный отрезок времени и будет временем прохождения сигнала от спутника до приемника. После умножения данного временного отрезка на скорость света и получится искомое расстояние до спутника.

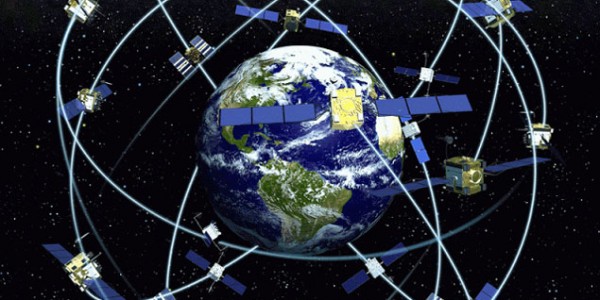

Система GPS слежения
Итак, для определения местоположения теоретически необходимо провести измерения расстояний до трех любых спутников. Но в бытовых приемниках навигационных сигналов стоят обычные кварцевые часы, имеющие определенную погрешность. Поэтому для того, чтобы на практике правильно определить местоположение необходимо произвести еще одно измерение до четвертого спутника. Имея четыре измерения расстояний можно с помощью специально созданной компьютерной программы синхронизировать время спутников со временем приемника и определить точное местоположение.

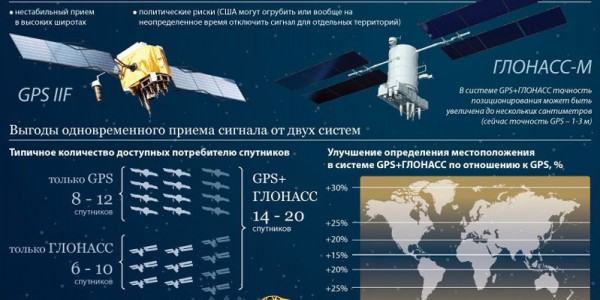

ГЛОНАСС и GPS: инфографика
Определение положения спутника на орбите
При проведении расчетов очень важно знать точное место спутника в момент подачи радиосигнала. С помощью компьютеров производится расчет точного положения спутника на орбите через заданные очень маленькие промежутки времени. Эта информация заноситься в память компьютера установленного на спутнике и передается в излучаемом им сигнале.
